Muuntajan öljyvuoto, joka palaa korjauksen jälkeen, on harvoin "vain huono hitsaus". Märkä paikka voi olla vain poistumiskohta. Syynä voi olla epätäydellinen hitsaus, väsymys, juuttunut öljy tai paine- ja lämpötilasyklien aiheuttama liike. Toistuva hitsaus ilman diagnoosia voi vääristää levyä ja luoda uuden vuotoreitin. Luotettava korjaus tapahtuu viidessä vaiheessa: diagnosoi, valmistele, korjaa, testaa ja suojaa.
1. Miksi muuntajasäiliön hitsaussaumat aiheuttavat toistuvia öljyvuotoja
Muuntajasäiliöt kokevat mekaanisia ja lämpömuutoksia palvelun aikana. Kuormitussyklit, kuljetus, alipainekäsittely ja sisäinen paine rasittavat kulmia, kansiliitoksia, nostokorvakkeita, jäykisteitä, jäähdyttimen liitoksia ja venttiililaippoja.
Korroosio on toinen yleinen laukaisin. Kun pinnoite epäonnistuu, paikallinen seinämän paksuus voi pienentyä hitsin ympärillä. Vain näkyvän reiän korjaaminen jättää heikentyneen ympäröivän teräksen koskemattomaksi. Vuoto voi ilmaantua uudelleen muutaman millimetrin päähän.
2. Yleiset hitsausvirheet, jotka aiheuttavat muuntajaöljyn vuotamisen
Tyypillisiä vikoja ovat huokoisuus, fuusioitumisen puute, kuonasulkeuma, alaleikkaus, epätäydellinen tunkeutuminen ja hienot halkeamat. Likaantuminen ja kosteus voivat aiheuttaa huokoisuutta, kun taas väärät hitsausparametrit voivat estää oikean sulautumisen perusmetalliin.
Halkeamat vaativat erityistä huomiota, koska ne voivat viitata stressiin eivätkä yksittäiseen valmistusvirheeseen. Halkeama, joka korjataan poistamatta koko pituuttaan, voi jatkaa kasvuaan uuden hitsin alla. Myös päällekkäin menevät levyt ja ajoittaiset kiinnitykset voivat pidättää öljyä, mikä tekee pinnallisesti terveestä korjauksesta huokoisen muuntajan palattua käyttöön.
3. Kuinka paikantaa hitsausvuodon tarkka lähde
Aloita puhdistamalla ja kuivaamalla laaja alue epäillyn paikan ympäriltä. Älä hitsaa heti, kun öljyä on näkyvissä. Öljy voi kulkeutua maalin alle, saumaa pitkin tai kapean raon läpi, joten poistumiskohta ja vika voivat olla erilaisia.
Hyödyllisiä tarkastusmenetelmiä ovat visuaalinen tarkastus, väriaineen tunkeutumistesti, tyhjiö-laatikkotestaus ja hyväksytty matalapaine-vuototestaus. Väriaine tunkeutuu tehokkaasti pintaan{3}}murtuviin halkeamiin sen jälkeen, kun pinnoite ja öljyjäämät on poistettu. Monet kaupalliset tunkeutuvat järjestelmät käyttävät noin 10–20 minuutin viipymäaikoja, mutta tuoteohjeiden tulee ohjata todellista aikaa.
Vaikeissa vuodoissa jaa epäilty sauma pienempiin osiin ja merkitse kaikki merkit ennen hiomista.
4. Muuntajasäiliön valmistelu ennen hitsauskorjausta
Turvallisuus ja öljynhallinta ovat etusijalla. Eristä ja maadoita muuntaja hyväksytyn huoltotoimenpiteen mukaisesti. Öljytäytetyn säiliön hitsaus aiheuttaa vakavia palo- ja räjähdysvaaroja, joten pätevän henkilöstön on tyhjennettävä, tuuletettava ja tarkistettava korjausalue ennen kuumaa työtä.
Poista maali, ruoste, öljy ja viallinen hitsaus, kunnes terve metalli paljastuu. Hionnan tulee ulottua näkyvän merkinnän ulkopuolelle. Jos kyseessä on halkeama, tunnista molemmat päät ja poista koko vika vähentämättä tarpeettomasti levyn paksuutta.
Jos öljyä vuotaa edelleen lantioliitoksesta, hitsaus sen päälle yleensä epäonnistuu. Poista lähde, puhdista ja kuivaa liitos.
5. Oikean hitsausmenetelmän ja korjausmateriaalien valinta
Hitsausprosessin ja täyteaineen tulee vastata säiliön terästä, levyn paksuutta, liitoskohtaa ja hyväksyttyä menettelyä. Vähävetyisiä kulutusosia harkitaan yleisesti silloin, kun halkeamien hallinta on tärkeää, mutta niitä on myös säilytettävä ja käsiteltävä oikein.
Lämmönsyöttöä on säädettävä. Ohuet säiliölevyt voivat vääristyä pitkän jatkuvan vanteen alla. Lyhyet, tasapainoiset hitsaussarjat voivat vähentää muodonmuutoksia, mutta riittävä sulaminen on silti välttämätöntä. Pätevän hitsaajan tulee noudattaa hyväksyttyä hitsausmenettelyä toistuvien pintakäsittelyjen sijaan.
Jos korroosio on laskenut ympäröivän levyn alle hyväksyttävän paksuuden, paikan tai komponentin vaihto voi olla luotettavampi kuin paikallinen hitsaus-. Rakenteelliset alueet, nostokohdat ja tyhjiönkestävät säiliöt{2} vaativat teknisen tarkastuksen ennen muutoksia.

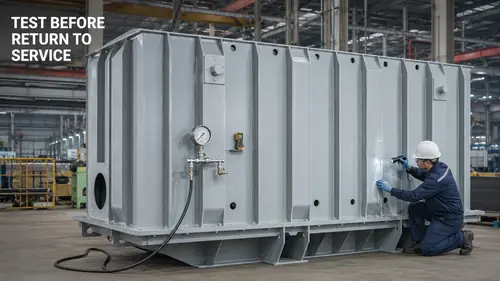

6. Paineen ja vuotojen testaus hitsin korjauksen jälkeen
Pelkästään silmämääräinen tarkastus ei pysty varmistamaan, että säiliössä ei ole vuotoa{0}}. Kun hitsi on jäähtynyt ja puhdistettu, suorita määritetty tarkastus ja valvottu vuototesti.
Testipainetta ei saa koskaan valita tavan mukaan. Sen tulee perustua säiliön suunnitteluun, muuntajan valmistajan vaatimuksiin ja hyväksyttyyn korjausmenettelyyn. Eräänä tehtaan käytäntönä sopivasti suunniteltujen tuotteiden osalta säiliölle voidaan tehdä a150 kPa painetesti 20 minuutin pitoajalla, jota seuraa toinen tarkastus. Tämä on esimerkki, ei yleinen asetus; sopimattoman paineen käyttö voi muuttaa vanhan säiliön pysyvästi.
Tarkista korjatut hitsit, viereiset saumat, laipat ja kiinnikkeet. Tarkkaile aluetta uudelleen paineen vapautumisen jälkeen, koska hyvin pienen vuodon ilmaantuminen voi kestää hetken.
7. Korjattujen alueiden korroosiosuojan palauttaminen-
Hitsaus tuhoaa alkuperäisen pinnoitteen korjauksen ympäriltä ja jättää pinnan alttiiksi korroosiolle. Poista roiskeet, terävät reunat ja hapettuminen ja valmistele sitten teräs pinnoitteen toimittajan määrittelemään puhtauteen ja profiiliin.
Korjauspinnoitteen tulee sopia olemassa olevaan järjestelmään ja toimintaympäristöön. Säiliöt kosteissa, rannikko- tai teollisuuspaikoissa voivat vaatia projektikohtaisen C3-, C4- tai C5-korroosiosuojajärjestelmän. Levitä jokainen kerros ilmoitetun uudelleenmaalausikkunan sisällä ja mittaa kuiva{7}kalvon paksuus sen sijaan, että arvioit sen visuaalisesti. Laajenna uusi pinnoite vanhoille maalipinnoille, erityisesti jäykisteiden ja hitsausvarsien ympärille.
8. Kuinka estää muuntajasäiliön hitsausvuodon palautuminen
Ennaltaehkäisy riippuu syyn poistamisesta, ei oireen peittämisestä. Kirjaa muistiin vian sijainti, epäilty syy, korjausmenetelmä, testipaine ja tarkastustulos toistuvien ongelmien tunnistamiseksi.
Tulevan huollon aikana tarkasta korkean{0}}rasitusalueen pinnoitteen rikkoutuminen, ruostevärjäytys, muodonmuutos ja tuore öljy. Tue putkiston ja patterin liitännät, jotta ulkoiset kuormat eivät siirry säiliön suuttimiin. Tarkista tiivisteet, venttiilit ja laippojen linjaus ennen kuin syytät lähellä olevan hitsin.
Määritä vaihtomuuntajan öljysäiliöille mittojen hallinta, pätevät hitsausmenetelmät, 100 % vuototestaus ja asennusympäristöön sopiva korroosiojärjestelmä. Kurillinen korjaus voi pysäyttää yhden vuodon; äänisuunnittelu, kontrolloitu valmistus ja dokumentoitu testaus estävät seuraavan.
FAQ-moduuli
Miksi muuntajan säiliön hitsi vuotaa uudelleen korjauksen jälkeen?
Näkyvä märkä kohta voi olla vain öljyn poistumiskohta. Taustalla oleva ongelma voi olla halkeama, jota ei ole poistettu kokonaan, huokoisuus, juuttunut öljy, korroosiota{1}}ohentunut teräs, laipan vääntymä tai jännitys liitetyistä putkistoista.
Voidaanko öljyllä täytetty{0}}muuntajasäiliö hitsata suoraan?
Öljytäytetyn säiliön{0}}hitsaus voi aiheuttaa vakavia palo- ja räjähdysvaaroja. Pätevän henkilöstön on eristettävä, tyhjennettävä, tuuletettava ja varmistettava muuntajan turvallisuus ennen kuumatöiden aloittamista.
Miten muuntajasäiliön öljyvuodon tarkka lähde saadaan selville?
Puhdista ja kuivaa laaja alue, koska öljy voi kulkeutua maalin alle tai hitsausta pitkin. Hyväksytystä menettelystä riippuen voidaan käyttää silmämääräistä tarkastusta, väriaineen tunkeutumistestausta, tyhjiö-laatikkotestausta tai kontrolloitua matalapainetestausta.
Pitäisikö vuotava muuntajasäiliö korjata tai vaihtaa?
Paikallinen korjaus voi olla sopiva, kun vika on eristetty ja ympäröivä teräs pysyy ehjänä. Vaihtoa tai vahvistamista tulee harkita, kun korroosio on laajalle levinnyt, rakenne on vääntynyt tai vuoto toistuu.
Sopiiko 150 kPa jokaiseen muuntajan säiliön painetestiin?
Ei. Testipaine on määritettävä säiliön suunnittelun, kunnon ja muuntajan valmistajan hyväksymän menettelyn mukaan. 150 kPa:n testi 20 minuutin pituudella on vain yksi tehdasesimerkki sopivasti suunnitelluista tuotteista.
Miten korjatut muuntajasäiliöiden hitsit tulee suojata?
Poista hitsausroiskeet ja hapettumat, valmistele teräs oikein ja palauta yhteensopiva pinnoitusjärjestelmä. Kosteat, rannikko- ja teollisuusympäristöt voivat edellyttää projektikohtaista C3-, C4- tai C5-korroosiosuojausta.
